Audi 用語集③+(CAのちょっとしたプライベート話)



皆様こんにちは😚💗Audi神戸CAです



前回の続き!今回は『イ』から始まる用語からご紹介📢📢📢

イモビライザー

車両盗難防止システムのひとつであり、専用の電子チップを組み込んだキーを使用しないとエンジンを始動することができない。

Audiは全車にイモビライザーを採用しており、メインキーのグリップ部には電子信号を受信するためのチップが組み込まれている。

エンジンを始動するときは、イモビライザーコントロールユニットがキーと交信して、正しいキーかどうかを認識する仕組みとなっている。





インフォテイメントシステム

Audiえは、車両に装備しているインフォテイメントシステム(ナビゲーションシステムや車両情報機能など)と、

エンターテイメントシステム(オーディオなど)を総称してインフォテイメントシステムと呼ぶ。

インフォメーション」と「エンターテイメント」の造語。





e-tron(イートロン)

動力に電気モーターとガソリン/ディーゼルエンジンを組み合わせたプラグインハイブリット車の呼称。

家庭の電源(100V/200V)で充電できる大容量のリチウム系バッテリー搭載により、

例えばAudi A3 e-tronはモーターのみで約50kmの走行が可能なほか、エンジンとモーターを効率よく働かせることで

総走行距離は最大1600kmにも及ぶ。

また、モーターならではの作動と同時に最大トルクを発揮する特性を活かし、さらにエンジンと同時にパワーを発生させることで、

スポーティに走らせることができるのもe-tronの特徴。





『エ』から始まる用語

エアロダイナミクス

走行中のボディには常に空気の力(推力/抗力/揚力/重力)が作用している。

なかでも抗力(空気抵抗)と揚力を減らすことが燃費や高速時の操縦安定性を高めるのに重要で、

こうした考えは特に航空機やレーシングカーなどの分野で研究が進められている。

Audiは、モータースポーツでの経験をもとに、いち早くエアロダイナミクスに注目し、

ボディの上面だけでなく下面の流れをコントロールすることで燃費の改善やボディの浮き上がりを減少させている。

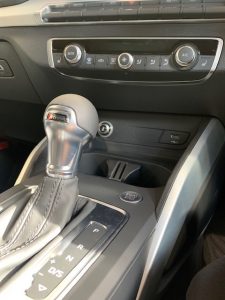

Sトロニック

マニュアルトランスミッションに2組のクラッチを組み合わせたトランスミッションで、

Audi sport quattro S1などラリーカーで開発した技術を生産車にフィードバックしたもの。

その特徴は、マニュアルトランスミッションのダイレクトな動力伝達効率と、

オートマチックトランスミッションの快適な運転操作性を兼ね備えている。





FSI(直噴ガソリンエンジン)

Audiが誇る最新鋭ダイレクトインジェックションシステムの商品名。

直接燃料噴射システムは、文字通り燃料をシリンダー内に直接噴射するため、

一般のマニーホールド燃料噴射システム(MPI)に対して混合の攪拌効率が高く、

同時にシリンダー内の冷却性を高められることから圧縮比を上げられるため、

結果としてエンジンの燃焼効率を高めることができる。





EBD(エレクトニックブレーキフォースディファレンシャル)

走行中にブレーキをかけると、車の荷重が前に移動する。

このとき、フロントアクスルには大きな荷重がかかる一方でリアアクスルの荷重が減少する。

フロントアクスルとリアアクスルのブレーキ力を一定にすると、この荷重移動が原因でリヤタイヤがロックし、

走行安定性が損なわれる可能性がある。EBDは、ABSのコンポートネントを利用してフロントアクスルとリヤアクスルの

ブレーキ力を適切な状態に制御し、4輪の高い制動力を確保しつつ走行安定性を維持するシステム。





ESC(エレクトロニックスタビリティコントロール)

別名、横滑り防止装置。

障害物を避けるために急にハンドルを切ったときや、カーブにオーバースピードで進入したときなどに

挙動の乱れをコントロールユニットが検知し、エンジン出力や4輪のブレーキを個別に制御することで車両を安定させる電子制御システム。

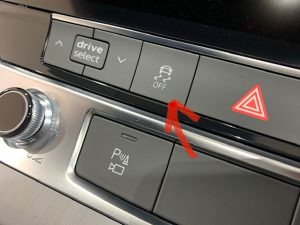

▶このシステムをOFFにしたいときのみ押してください



『エ』から始まる用語まだ少しありますが、本日の用語集はここで終わります👐







ここでプライベート話をしてもよろしいでしょうか🖐

はい、勝手にしちゃいます(笑)(笑)

皆様は「ASPHALT(アスファルト)」というケータイアプリゲームをご存知ですか?😳

好きなクルマを選んで、ケータイを左右に傾けながら運転操作してカーレースに挑戦するカーアクションゲーム🚖⚡

私が学生の頃にドハマりしていて、学校の行き帰りの電車で体を揺らしながら無我夢中にしていたのをふと思い出し

ここ数年はやっていなかったのですが、最近またやりはじめてハマっております😂😂😂(笑)



学生の頃から私の相棒のクルマはやっぱり「Audi R8」でした😍💗

その頃からAudiが好きで好きで、、今ではこうやってAudiに携わるお仕事ができてとても幸せなことだなと感じました👏

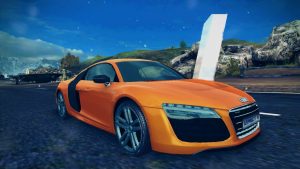

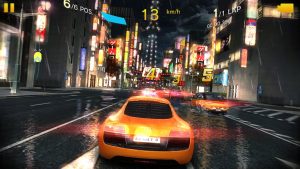

▶たまたま学生の頃にスクリーンショットしていた画像があったので🤭



このゲームとっても面白いので是非皆様にも挑戦してみてほしいです⭐⭐⭐

では本日はここまでにしたいと思います🙌ご覧いただきありがとうございました!

また明日の投稿を楽しみに待っていてくださいね💗
